Как снять головку блока цилиндров на двигателе

Водители, которые пытаются устранять различные поломки в своем автомобиле своими руками, часто сталкиваются с необходимостью снимать головку блока цилиндров на двигателе, например, для замены прокладки головки двигателя. Что такое ГБЦ и все, что с ней связано будем рассматривать в этой статье.

Содержание статьи:

1. 1. Что такое ГБЦ в автомобиле.
   2. Из чего состоит ГБЦ.
   3. В каких случаях приходится снимать головку блока двигателя.
   4. Как правильно разобрать головку блока цилиндров (ГБЦ).
   5. Прикипела ГБЦ: как снять.
   6. Как собрать ГБЦ:
      • • инструменты и материалы для сборки головки;
        • правила затяжки головки блока цилиндров на конкретных примерах.
        • Что будет, если головка блока цилиндров не будет герметично затянута.



Что такое ГБЦ в автомобиле

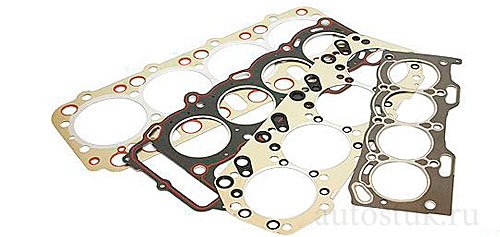

В конструкции всех двигателей внутреннего сгорания есть одна из важнейших деталей — это головка блока цилиндров. ГБЦ в автомобиле — это название верхней части мотора, крышка блока цилиндров в видео однородной детали сложной формы. Сама головка двигателя не очень большая по размеру. Крепится, обычно, на 10 болтов, которые затягиваются с определенным моментом затяжки и, только в определенной последовательности. Назначение ГБЦ в том, что она закрывает блок цилиндров. Головка блока двигателя в паре с блоком цилиндром должны обеспечивать абсолютную герметичность. Это достигается путем установки не поврежденной прокладки ГБЦ. Материал ГБЦ — специальный легированный чугун или алюминиевый сплав.



Из чего состоит ГБЦ

ГБЦ — это узел двигателя, в который устанавливаются много различных, не менее важных деталей. Вообще, то, что касается конструкции ДВС, нет такого понятия: это важная деталь, а это не важная. Каждая деталь имеет свои функции и влияет на работу мотора.

Устройство узла ГБЦ

1. Головка блока цилиндров.
2. Прокладка ГБЦ.
3. Направляющая втулка клапана.
4. Маслоотражатель.
5. Прокладка крышки ГБЦ.
6. Крышка ГБЦ.
7. Силовая полоска.
8. Пробка для заливки масла в ДВС.
9. Болт крепления ГБЦ.
10. Шпилька крепления крышки ГБЦ.
11. Гайка крепления крышки головки блока цилиндров.
12. Передняя прокладка крышки ГБЦ.
13. Заглушка.



Устройство ГБЦ:

1. Один или более распределительных валов.
2. Камеры сгорания.
3. Места крепления газораспределительного механизма (ГРМ).
4. Рубашка системы охлаждения.
5. Каналы по которым осуществляется циркуляция жидкостей и для отведения газов.
6. Каналы для подачи моторного масла.





В каких случаях приходится снимать головку блока двигателя

По многим причинам приходится разбирать газораспределительный механизм и головку в целом. Это не мелкотекущий ремонт, как замена предохранителя омывателя. Такой ремонт серьезный, который влияет на всю работу двигателя. Такими причинами могут быть:

1. Нарушена целостность прокладки между БЦ и ГБЦ. Это самая частая причина. Прокладка прогорает в результате перегрева двигателя авто.
2. Микротрещины в блоке цилиндров или головке БЦ. Это становится понятным, если куда-то уходит, например, охлаждающая жидкость, когда снаружи не видно никаких потеков, а жидкость уменьшается, то, значит либо прогорела прокладка, либо треснула головка мотора.
3. Во время проведения ремонта деталей газораспределительного механизма и проведения капитального ремонта ДВС, например, замена маслосъемных колец и поршней, шатунов, пальцев, клапанов, гильзовка цилиндров и т.д.
4. Также, стало популярным среди любителей новшества, снимать ГБЦ даже, если нет никаких поломок. Снимают для того, чтобы усовершенствовать и доработать, в общем, делают тюнинг.



Как правильно разобрать головку блока цилиндров (ГБЦ)

Чтобы снять головку блока цилиндров своими руками требуется знать правильный порядок демонтажа и, тем более, монтажа ГБЦ.

Инструменты и порядок разборки ГБЦ:

1. Требуются набор инструментов и динамометрический ключ. Новичку лучше будет скачать в интернете руководство по ремонту и эксплуатации двигателя для конкретной марки и модели авто или иметь под рукой книгу. Потому как двигатели бывают разные, если вы имеет редкую модель машины и хотите сделать ремонт самостоятельно.
2. Желательно проводить ремонт в гараже или на улице, если нет дождя.
3. Отсоединить клеммы аккумулятора и снять АКБ.
4. Отсоединить провода и датчики электронного системного управления ДВС (ЭСУД).
5. Отсоединить от ГБЦ шланги, патрубки. Желательно, опять же для новичка, отмечать фломастером что куда подсоединяется, чтобы потом не чесать затылок при сборке.
6. Отсоединить мешающее разборке навесное оборудование от головки БЦ.
7. Приступить непосредственно к демонтажу головки двигателя. Снять крышку ГБЦ.
8. Снять ремень ГРМ и защищающий кожух.
9. Открутить болты крепления головки к блоку. Их, как правило, 10 штук.
10. Далее снимаем головку.





Прикипела ГБЦ: как снять

Открутив все болты, бывает такое, что головка блока цилиндров никак не хочет отрываться от БЦ. Это называется прикепела ГБЦ. Также, причиной невозможности разделения головки от основного блока, в том, что отверстия шпилек завальцевались.

Если ГБЦ прикипела намертво, то беспорядочно стучать молотком по самой головке очень  опасно, так как сплав не обладает пластической деформацией, а при сильном ударе может просто расколоться. Поэтому в этом случае следует не торопиться, даже когда рядом стоят люди и смотрят как вы делаете ремонт (некоторые нервничают когда кто-то незнакомые смотрят как они работают).

Как оторвать головку:

• использовать ВД-40 (ВДшка), набрызгать по периметру соединения ГБЦ с БЦ;
• использую тонкий крепкий нож попробовать просунуть над или под прокладкой; при нахождении хоть малого зазора в пол миллиметра брызгать туда ту же самую ВД40 антиржавчину или любой растворитель;
• стучать по корпусу, предварительно приложив широкую доску, чтобы удар приходился не в одно точку;
• использовать смекалку, например, домкратом и гвоздодеромНо и после всех предпринятых мер прикипевшую ГБЦ невозможно оторвать от блока цилиндров.
• и, наконец, самым эффективным методом в этом случае аккуратно забивать зубило в разных местах. Если делать аккуратно, чувствовать удар, то не будет сколов.





Как собрать ГБЦ

Чтобы повторно не пришлось разбирать головку с блока цилиндров, болты затягиваются в определенной последовательности и с определенным значением момента затяжки.

В зависимости от материала изготовления головки (чугун или алюминиевый сплав) — разные усилия для герметичной затяжки.

Инструменты и материалы для сборки ГБЦ:

1. Динамометрический ключ (который показывает момент силы затяжки) и насадка подходящая по размеру гаек (обычно головка на 10).
2. Моторное масло в небольшом количестве.

Для ГБЦ в сборе и пустой ГБЦ значения и порядок затяжки одинаковые.



Правильная затяжка ГБЦ:

1. Смазать чистым моторным маслом резьбы болтов головки.
2. Завинтить их от руки на сколько можно.
3. Начинаем затягивать динамоключом с моментом затяжки не более 2 кгс*см (килограмм сил на сантиметр) по схеме для конкретного двигателя. В схеме затяжки можно встретить обозначение H*m.
4. Далее протягиваем болты до 8 кгс*см. Для большинства 4-х цилиндровых моторов затяжка идет в такой последовательности:
5. Далее, делаем протяжку болтов до значения для данного мотора.
6. Доворачиваем на 90 градусов.
7. Опять доворачиваем на 90 градусов.



Рассмотрим на примере затяжку во время установки ГБЦ на ВАЗ 2110, 2111, 2112

1. После наживления всех болтов, спецключом затягиваем по схеме до значения 20 Н*м (Ньютон метр) или 2 кгс (килограмм сил).
2. Второй проход — затягиваем от 7,1 до 8,7 кгс.
3. Третий — доворачиваем также по схеме на 90 градусов.
4. Четвертый — опять доворачиваем на 90 градусов.

Такие же значения для затяжки головки блока цилиндров двигателя Хендай Соната. Вообще, для двигателей многих автомобилей используются такие значения.

Например, для автомобиля Ваз 2112 момент затяжки 20 Н*м. Стандартная длина болтов для этого авто 93 мм, поэтому измеряем старые болты, если они вытянулись более, чем на 2 мм, то они подлежат замене.

Как отрегулировать клапана Ваз: схема, порядок работ.?

Что будет, если головка блока цилиндров не будет герметично затянута

В таком случае происходит попадание выхлопных газов в систему смазки и в систему охлаждения. А, если инородные вещества попадают в охлаждающую и масляную системы, то состояние ОЖ (вода, тосол, антифриз) и моторного масла сильно ухудшаются. При этом масло и охлаждающая жидкость начнут перемешиваться, что приведет к капиталке. В связи с этим, затягивать ГБЦ как попало нельзя. Набираете в интернете, например, такой запрос: «моменты затяжки Ауди А6», далее по таблице смотрите строку «Болты крепления головки блока цилиндров» и напротив видите значения. Обычно в самой таблице не указывают, опускаетесь вниз страницы, и под таблице видите сколько в сколько действий надо затянуть болты и с какими усилиями.

После сборки головки и всего навесного оборудования, залить или долить технические жидкости, завести мотор и проверить герметичность двигателя.
